Mein Shop ;-)


6
. Dokumentation des Runner kostenlos !

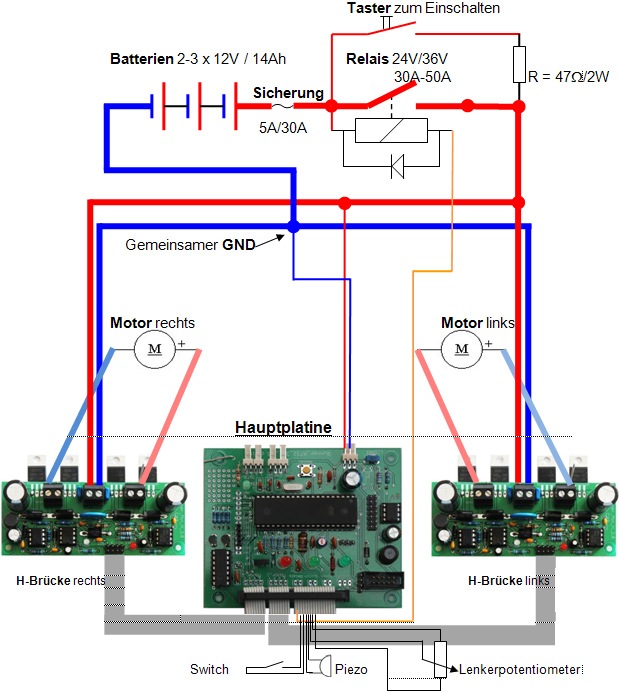

    Gesamtplan:        mit 36V H-Brücken      /     mit 24V H-Brücken

                  neu:        Runner2+ mit 36V H-Brücke 2.8

       Dokument:        Runner Wheelie Segway & Co   (Ausschnitte)

  Die vollständige Dokumentation besitzt zur Zeit rund 150 Seiten.

  Einfach hier nachfragen.

5. Angebote:
  Bitte nur dieses ==> Bestellformular für EXCEL benutzen, die Stückzahlen eintragen und mir zuschicken!

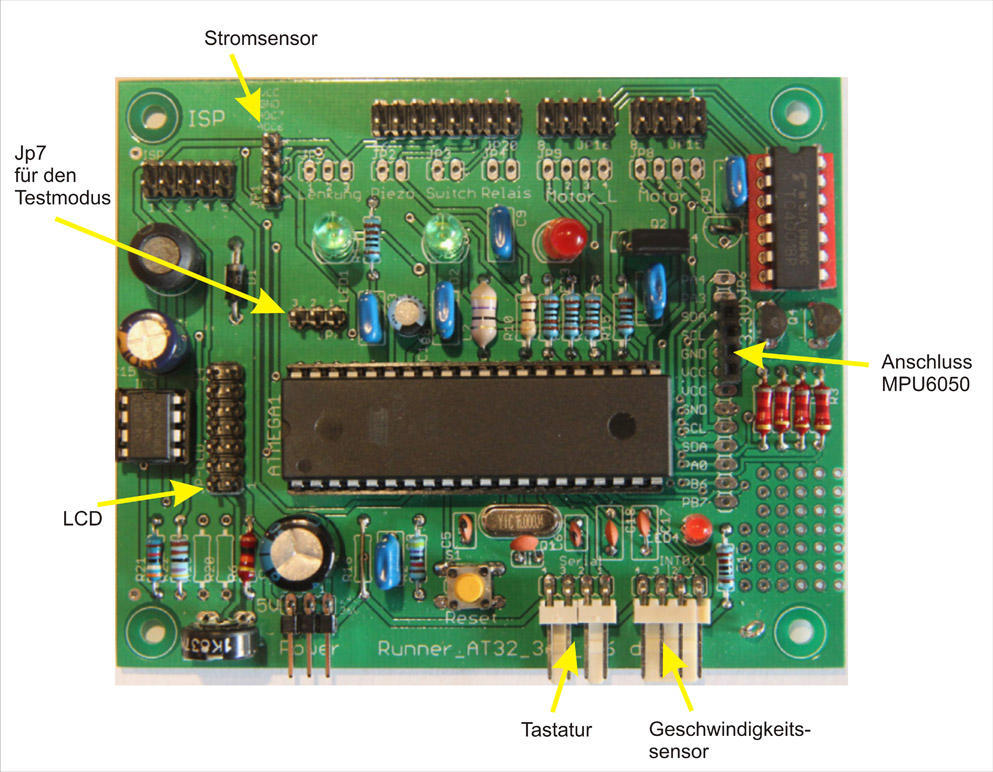

M_2.6   Hauptplatine M_2.7+ mit Atmega32, fertig, geprüft incl. neuster Software
                                 (
vorbereitet für den späteren Einbau eines Funkmoduls,ohne Bauteile)
             Die Hauptplatine kann zusammen mit meiner selbst entwickelten H-Brücke H_2.8 oder
             auch den preiswerten BTS7960B-H-Brücken benutzt werden.

*69,00€

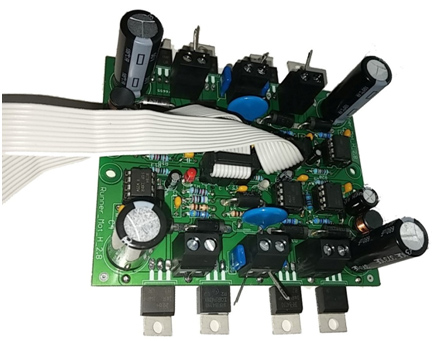

H_2.8    Doppel-H-Brücke  (24V-45V) gemäß Beschreibung mit 8 x IRFB4110
                     Mehrfacher Schutz der MOSFETs gegen Induktuionsspannungen

(isolierte Montage auf Kühlkörpern -Gehäuse oder Metallplatte- empfohlen)

*119,00€

SET_BTS   BTS-Set mit Hauptplatine,                      wird nicht mehr angeboten. --.--€

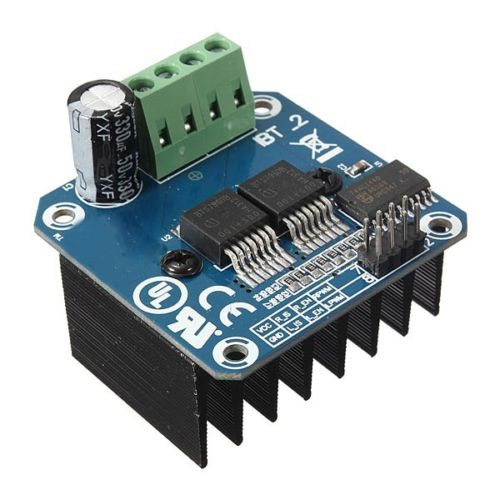

BTS_M      H-Brücke BTS-7960B-Modul nur für eine Betriebsspannung von max. 28V geeignet.
                Die Erfahrung zeigt:
Leistungen bis ca. 350Watt bei guter Kühlung der ICs.)
                Diese H-Brücken findet man recht preiswert bei eBay. Die genannte Modifikation ist
                erforderlich. Bitte unbedingt Hinweise zur Leistung und Modifikation beachten.

muss selbst bestellt werden.

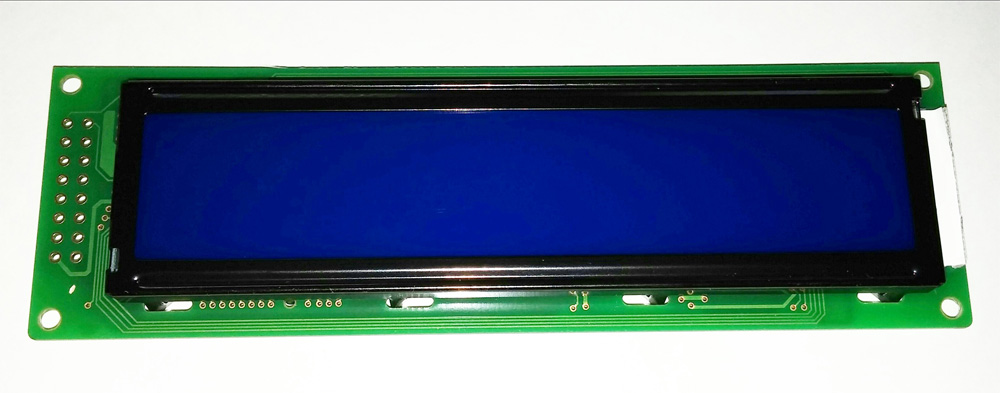

LCD_24    LCD 2 x 24 Zeichen, Ausgaben der Software sind an diese Displaygröße angepasst.
                                          (Bei Bedarf FL_1 oder FL_plus mitbestellen!)

  10,50€

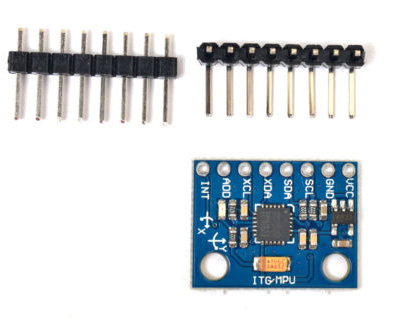

M_6050   Sensor MPU-6050
                         Beschleunigungs- und Gyrosensor mit 6 Freiheitsgraden
4,50€

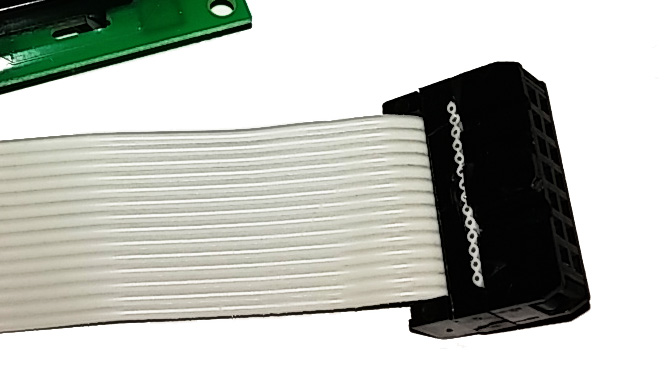

FL_1        Flachbandkabel Anschlusskabel für LCD ca. 50cm mit Stecker
               (z.B. Montage des LCD im Bereich der Bodenplatte)
2,50€
FL_plus   Flachbandkabel Anschlusskabel für LCD ca. 1,5m mit Stecker
               (z.B. Montage des LCD am Lenker)
3,50€

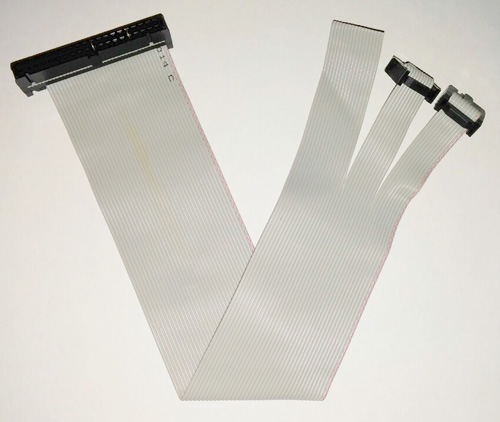

FL_3        Flachbandkabel ca.15cm für den Anschluss der H-Brücken und BTS-Module,
               Piezo-Sound, Lenkerpotentiometer, Switch und Relais ab M_2.6.
               Das Kabel vereinfacht den Anschluss der Komponenten wesentlich.
4,50€

PS_A       PS/2-Adapter, fertig

für den Anschluss einer PS/2-Tastatur an den seriellen Eingang der Hauptplatine

5,00€



K_Set     Kabelset Hauptplatine für MPU-6050, IRQ, VCC-GND und fertiger PS/2-Adapter
                             (ohne FL_-kabel)

7,50€


...für Selbstlöter
für alle Platinen sind vollständige Pläne im Downloadbereich verfügbar.

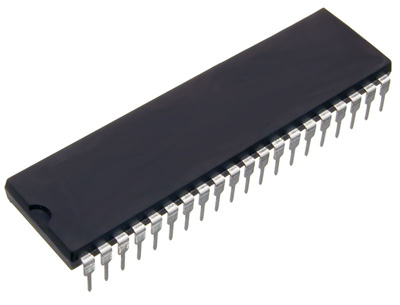

ATM_32   Atmega32A mit aktueller Software (auch als Softwareupdate verwendbar) 6,90€

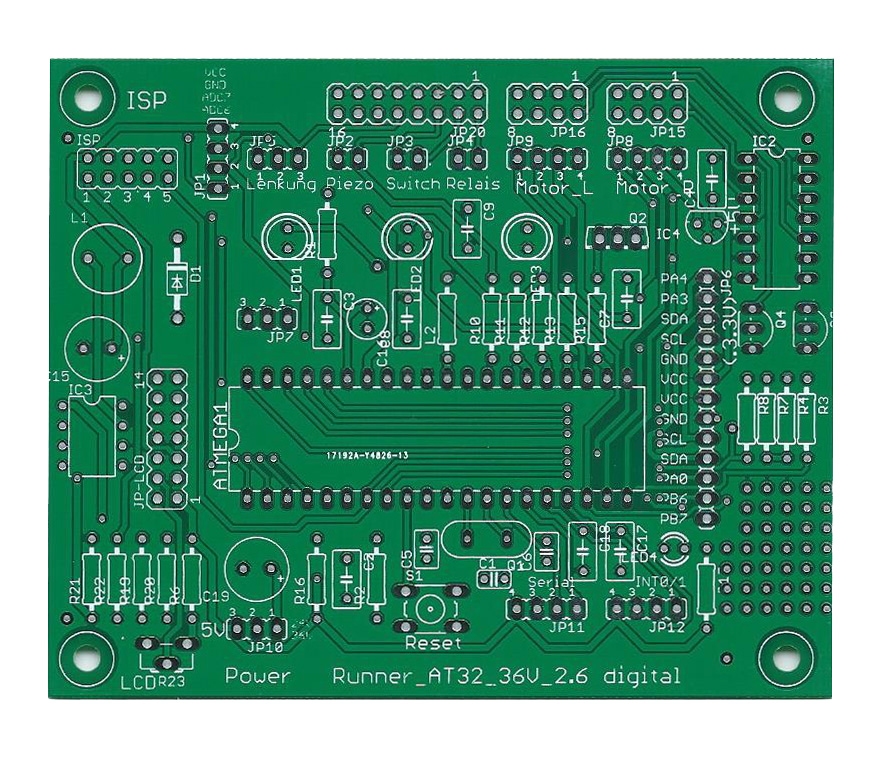

M_2.6+   Hauptplatine M_2.6+für Atmega32  (24V-45V Betrieb)

12,90€

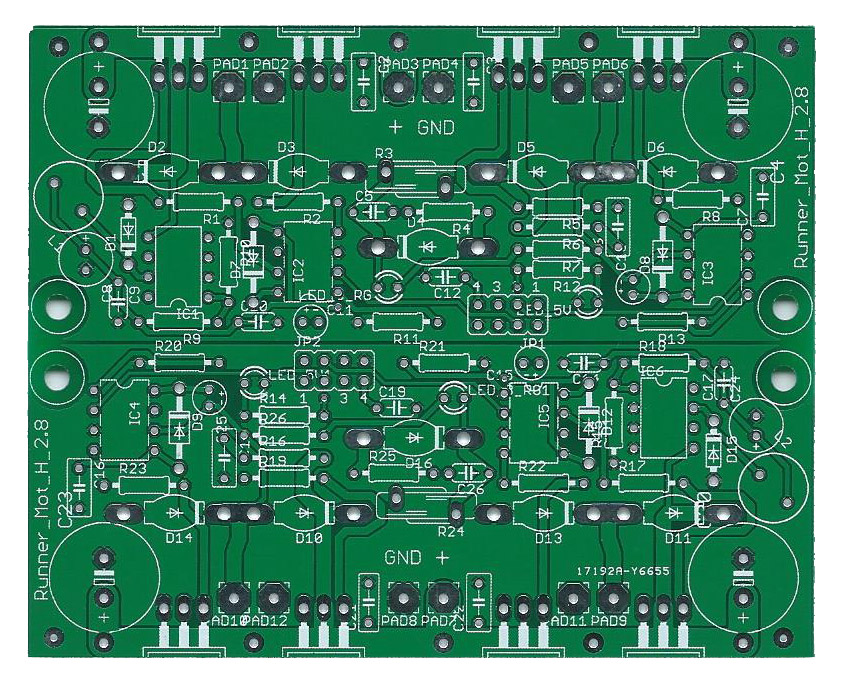

H_2.8      Platine(-nset) für zwei H-Brücken (Doppel-H-Brücke) V2.8

 teilbare Platine, Anschluss mit Flachbandkabel empfohlen
12,90€

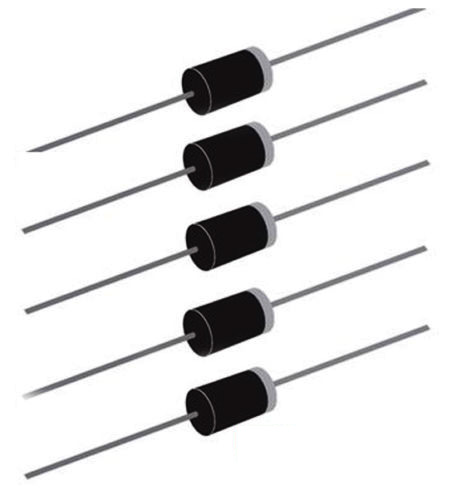

DI_1.5K   Spezialdioden Suppressordioden zum Schutz der MOSFETs gegen induktive
               Überspannung für die H-Brücken.
               Ein Satz für eine Platine PL_B2.8,  2 x (4 x 1.5KE51A + 1 x 1.5KE51CA
               (insgesamt 10 Dioden)  (
alternativ 4 x 1.5KE56A, 1 x 1.5KE56CA oder 1.5KE47xxx)

5,00€

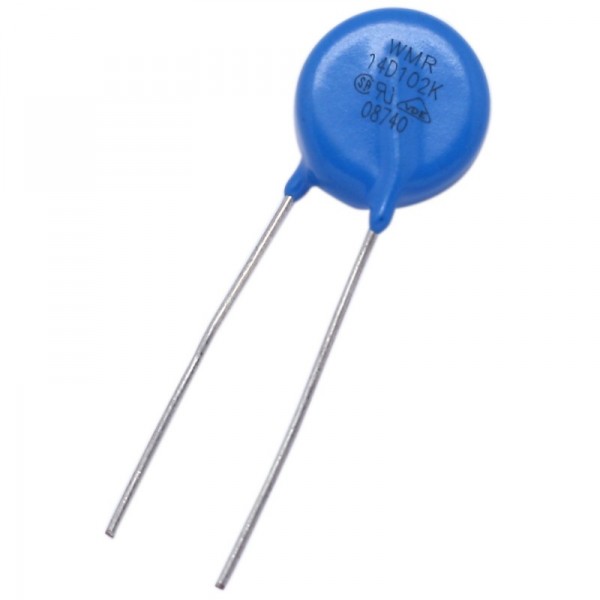

VAR_47     Varistor für H-Brücken zum Schutz der MOSFETs gegen induktive
                Überspannung für die H-Brücken. (1 Satz = 2 Stk für eine Platine H_2.8)

1,00€

Update      Softwareupdate  gegen Einsendung des eigenen Atmega32
                           (incl. Rücksendung als Warensendung bis 50g)  (-auch kostenlos im Downloadbereich)

3,90€

IRFB_8x   8 x IRFB4110 MOSFET         wird nicht mehr angeboten.

bitte
selbst bestellen.

Bauteilliste für die Hauptplatine V2.6 mit Zusatzteilen für eine Bestellung bei www.Reichelt.de
Verwendungshinweise für die Bauteile
Bauteilliste für zwei H-Brücken H2.8 für eine Bestellung bei www.Reichelt.de

Weitere preiswerte Bauteillieferanten:   http://www.darisus.de/     http://csd-electronics.de/

Hinweis:  Bauteillisten können sich geringfügig geändert haben. Vor einer Bestellung bitte abgleichen.


Versandkosten: klein: nur leere Platinen (Deutschland, bis 2 Stk.) 2,00€
  groß: umfangreichere Sendung mit Tracking 4,90€
Ausland:
International Shipping:
please ask 6,80€

 * Lieferzeit ggf. wegen vorausgehenden notwendigen eigenen Bestellungen ca. 2-3 Wochen, vereinzelt auch mal vorrätig.
 Es handelt sich um einen Privatverkauf aus einer Hobbytätigkeit, natürlich mit Funktionsgarantie aber ohne sonstige Garantieleistungen.



4.    Atmel-Evaluations-Board 2.0. von Pollin,
        Fertigplatine mit Atmega8 und Netzteil.

Natürlich lauffähig.

Mit ISP-Anschluss für einen Standard 10-pol. Programmieranschluss, wie er z.B. bei den sehr preiswerten USBASP-Programmern mitgeliefert wird.

RS232 zur Datenübertragung, RS232 zum Programmieren, JTAG-Anschluss, 40-pol Anschlussleiste für alle Ports der verschiedenen ATtiny und Atmega, die eingesteckt werden können.

Das ideale Anfängerboard.

Diese Platine zum Anschluss an den PC ermöglicht die direkte
Programmierung der ATmega8535, ATmega8, ATmega16, ATmega32, ATmega64,
ATtiny2313, ATtiny12 und ATtiny15 sowie alle neuen Atmegas im DIP-Gehäuse von 8-pol bis 40-pol.
Aufgrund der vorhandenen Elemente wie Taster, LEDs, Buzzer und serieller
Schnittstelle ist eine einfache und zügige Anwendungsentwicklung möglich.
Alle diese Komponenten können bei Bedarf einzeln über Jumper verbunden oder getrennt werden.

Mit Atmega8  und 16MHz-Quarz sowie 2 x 12 MHz Quarz

http://www.pollin.de/shop/downloads/D810074B.PDF
http://www.pollin.de/shop/dt/NTI5OTgxOTk-/Bausaetz...

Preis mit Netzteil und Atmega8 -> 20.-€ + VK 2.00€ in Deutschland



3.    Diverse Sensoren

Ich habe diverse Sensoren abzugeben:

Noch ein Gyro mit analogem Ausgang ADXR613                10.-€ + VK

Dann noch einen ADXL322                                           10.-€ + VK

und ein ADXL345 I2C-Bus                                              5.-€ + VK

Bei Interesse bitte Nachfragen. Ich versende sofort.


========================================================================================

2.    Diverser Antennenkram für Amateurfunk-Antennen (2m - 70cm)

========================================================================================

1.    Koaxkabel-Abschnitte und andere Kabel

       Es handelt sich bei RG-58 nicht um Datenkabel mit Folienabschirmung
       sondern um echtes HF-Kabel mit Geflechtabschirmung (RG-58 CU).
       *- wurde außen verwendet, alle anderen Kabel stammen aus der Innenverlegung.

       -folgende Längen RG213 (ca. 140g/m) sind verfügbar:
       17,5m,    12,5m,    12,9m,    12,7m,    11,8m,    4m,    4m,    3,1m
       RG213:   Preis: 0,80€/m

       -folgende Längen RG58 (ca. 35g/m) sind verfügbar:
       4,2m,    15,6m,    18m,    29m,    18m *,    15,2m,    7m*,    6,8m*
       RG58:     Preis: 0,40€/m

       -einfaches Kabel, Doppellitze NYLHY-O, 2 x 0,75mm2 , 100m-Ring
