Projekt 5

Mini_Atmega8 auf einer geätzten Platine

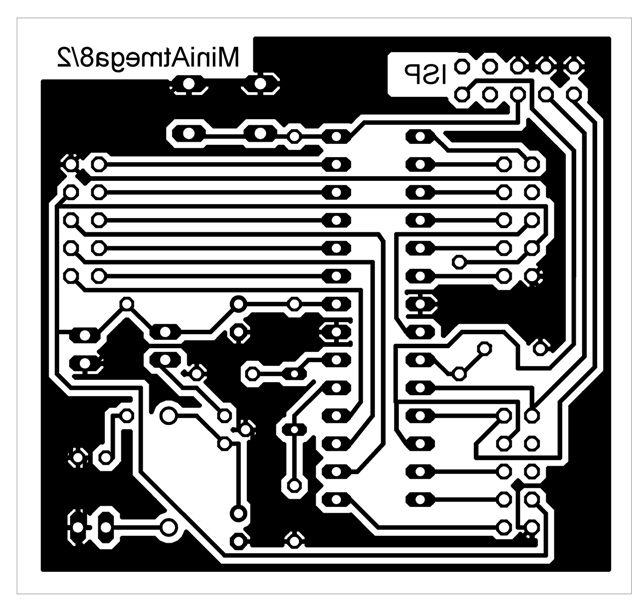

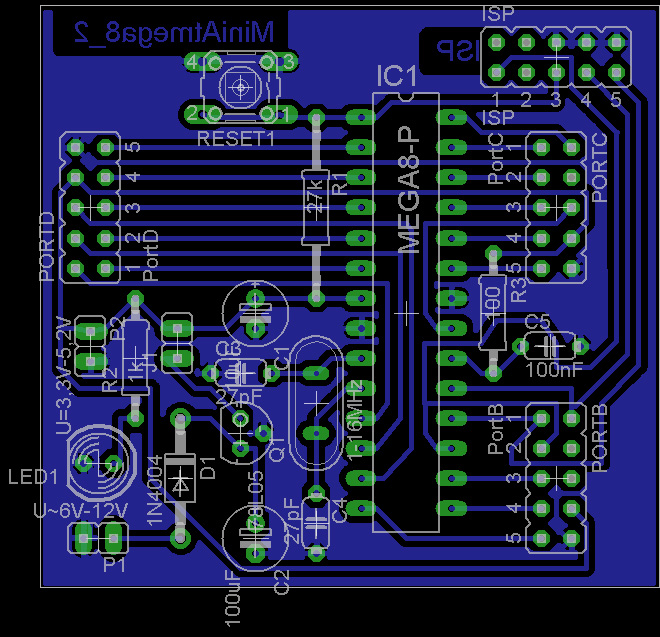

   fertige Platine                                Bestückungsplan                    Platinenlayout

                                                        EAGLE - Dateien

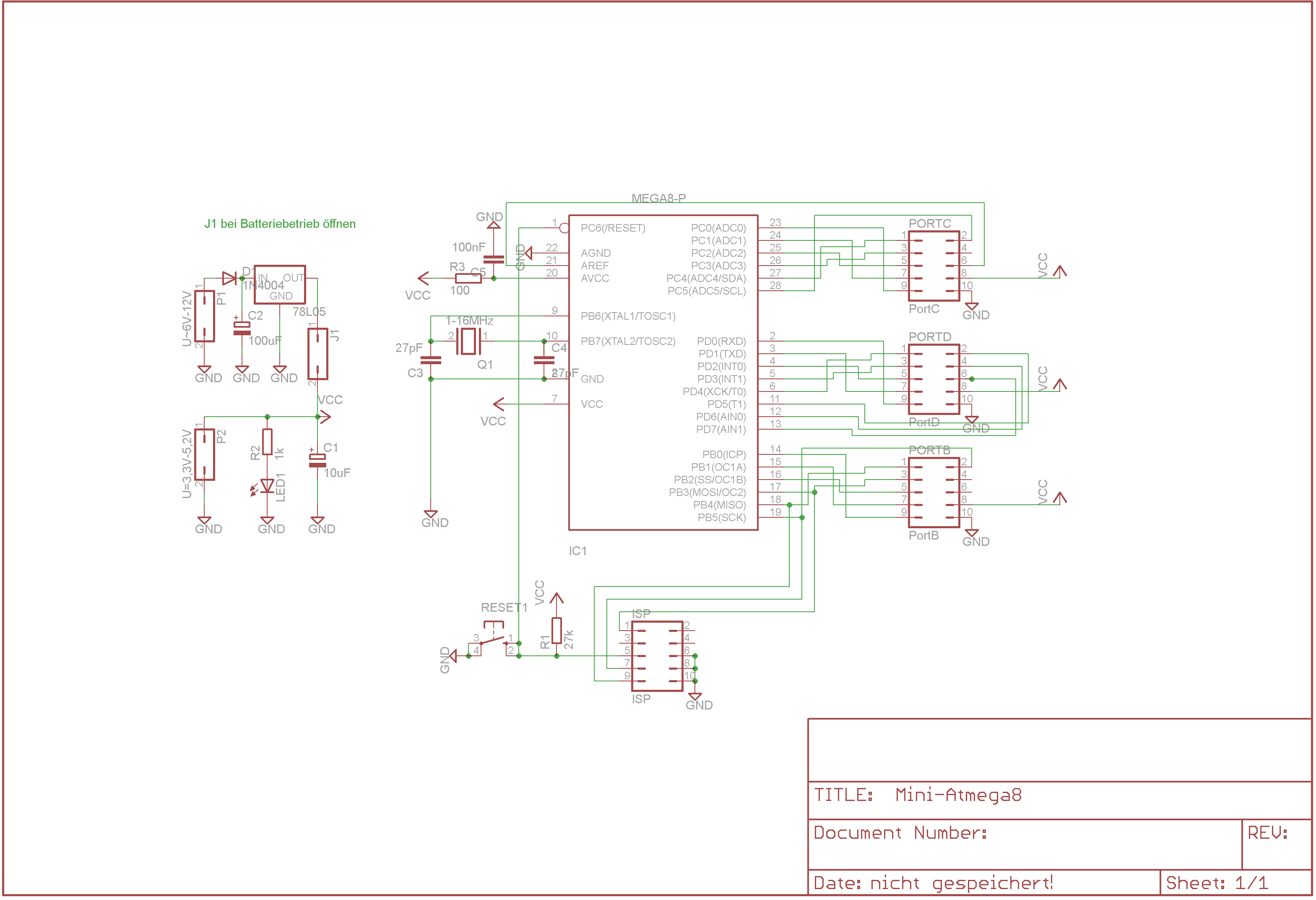

                                                                    Schaltplan

                                                                    Platine

                                                                    EAGLE herunterladen

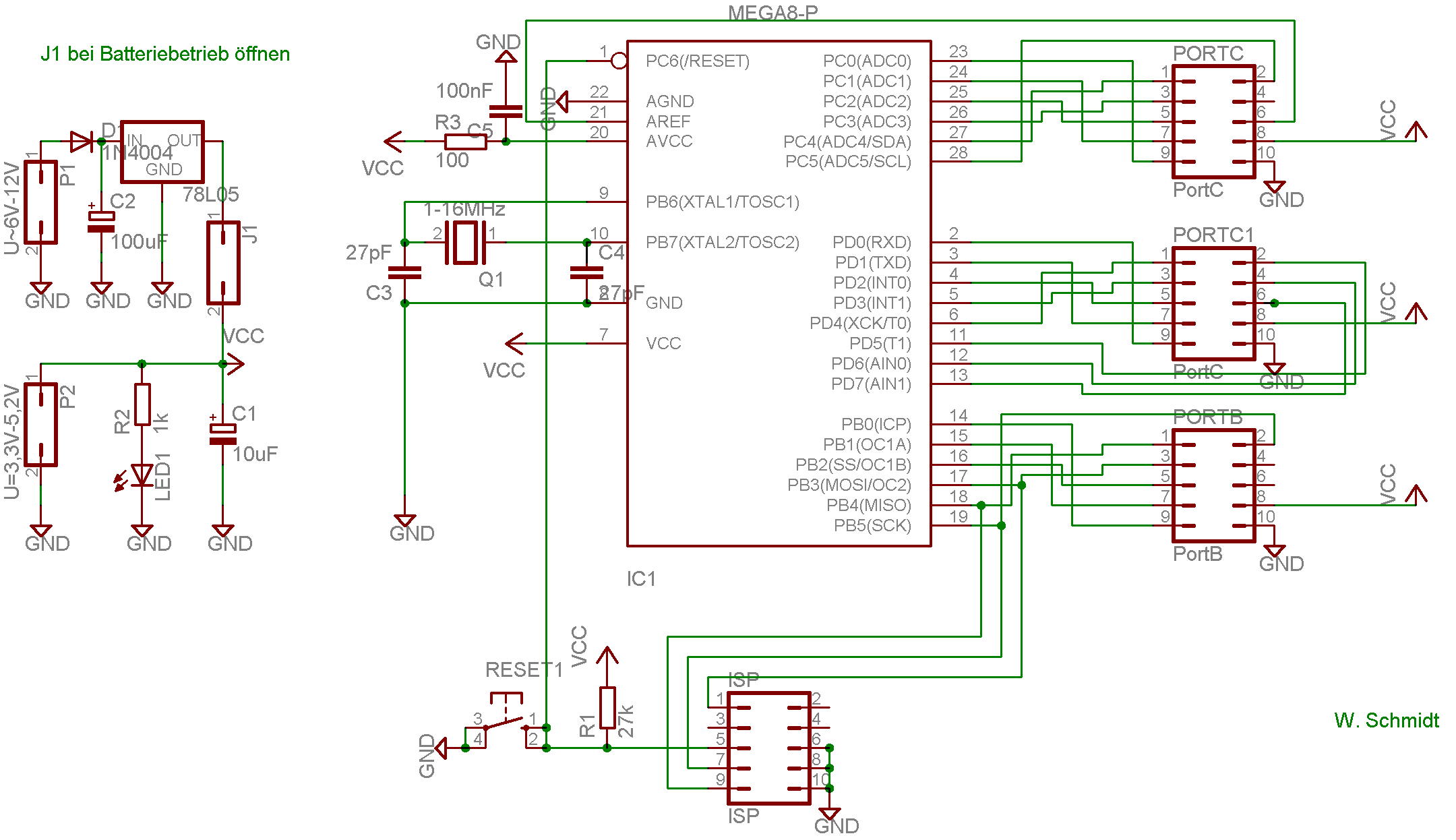

               Schaltplan

Auch in dieser Version sind alle Ports des Atmega8 verfügbar.

Die interne Referenzspannung von rund 2,56V wurde ebenfalls herausgeführt.
Sie kann für weitere analoge Anwendungen genutzt werden.

An allen Anschlüssen ist Gnd und Vcc verfügbar, so dass z.B. das LCD-Panel
direkt angeschlossen werden kann.

Die Spannungsversorgung kann über eine Batterie oder ein externes Netzteil erfolgen.
Am Eingang für das ext. Netzteil kann auch eine 9V-Blockbatterie angeschlossen werden.

Die Herstellung der Platine erfolgte in diesem Fall auf optischem Weg mit einem Layout,
welches auf eine Klarsichtfolie gedruckt wurde. Belichten, Entwickeln, Ätzen und Bohren folgten.

Bei weiteren Platinen wurde das Platinenlayout auf eine Katalogseite gedruckt und danach der
Toner des Laserdruckers auf die blanke Kupferplatine aufgebügelt. Die ist an anderer Stelle beschrieben.
